I2C-Meßboard 8Bit Rev. 1.1
Art.# 1414

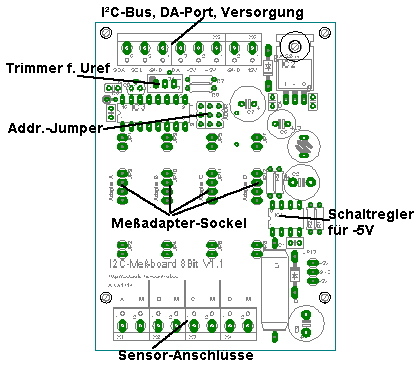

(Abb. zeigt 1414-2)
Das I2C-Meßboard 8Bit V1.1 ist eine 4-Kanal I²C-Bus AD-Erweiterung basierend auf dem I²C-Bus AD/DA-Wandler PCF8591
mit 4 Sockel für Meßadapter zur optionalen Montage in WEB-Hutschienenträger. So kann die Platine auch auf
Hutschienen in Schaltschränken montiert werden.
Auf der Platine können bis zu vier Meßadapter bestückt werden.
Der Sensor- und Masse-Anschluß für jeden Meßadapter ist seperat herausgeführt.
So kann z.B. auch der Analog-Koppler bestückt werden.
Alle Sensoranschlüsse, sowie die Anschlüsse für I²C-Bus, Versorgung, DA-Ausgang und Spannungsausgänge(+5V & -5V) sind
als Schraubklemmen ausgeführt.
- einstellbare Referenzspannung 2,5 - 4,5V (bei Baustein voreingestellt auf 4,096V)
- 4 Steckplätze für Meßadapter
- Einfach-Stromversorgung(12V); ein -5V Schaltregler und ein +5V Linearregler
befinden sich onBoard
- DA-Port herausgeführt (Spannugsbereich 0V bis Uref)
- Alle Anschlüsse als Schraubklemme
- bis zu 8 I2C-Meßboards (PCF8591) an einem I²C-Bus
Betriebsspannung: +12V (+9V bis +15V)
Stromaufnahme: abhängig von Meßadadpter
Max.Belastung -5V Schaltregler: 200mA
Max.Belastung +5V Linearregler: 250mA(bei +12V) bei Kühlkörpermontage auch mehr.
Abmessungen: 93mm x 68mm
