XPort® LAN-Interface
Art.# 1240

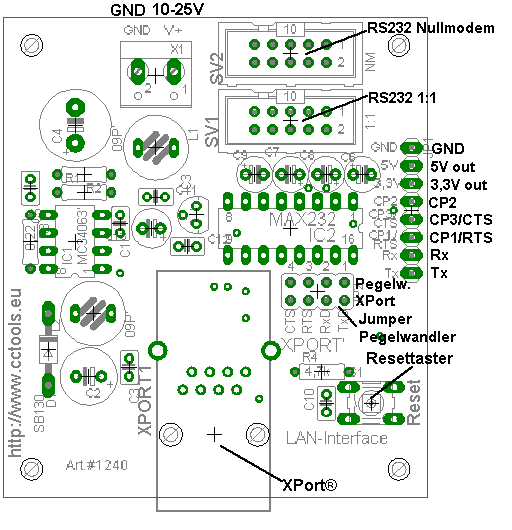

Das XPort-LAN-Interface ist eine Platine für den Lantronix XPort.
Die Platine besitzt einen Schaltregler, welcher effizient die 3,3V für den XPort
aus einer unstabilisierten 10 - 25V Stromversorgung erzeugt.
Ein Pegelwandler sorgt für die nötigen RS232-Pegel.
Die Schnittstelle kann so an zwei Wannensteckern entweder
mit 1:1 Belegung oder Nullmodembelegung abgegriffen werden.
Die Nullmodembelegung ermöglicht den direkten Anschluß der Platine
an das CC2-StarterBoard, CC2-ReglerBoard und C-Control II Application-Board
mittels 10pol. Flachbandkabel.
Zusätzlich stehen die direkten Pegel des XPorts an Lötpads zur Verfügung.
Die Verbindung zum Pegelwandler kann über Jumper unterbrochen werden,
um ohne Pegelwandler zu arbeiten.
Betriebsspannung: 10 - 25V
Stromaufnahme: abhängig von Eingangsspannung und XPort
Abmessungen: 60mm x 68mm
Anleitung XPort® LAN-Interface
