eDIP-I2C-Board Rev. 1.1
für EA Touch-Display eDIP240

Art.# 1043

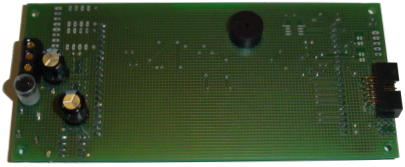

(Abb. zeigt 1043-4BD)

(Unterseite)
(Abbildungen ähnlich)


Mit Hilfe dieser Platine wird der Anschluß des Electronic Assembly Grafik-Touch-LCDs eDIP240
an den I²C-Bus sehr einfach. Das Display wird auf die Platine aufgesteckt und muß somit
nicht verlötet werden.
Auf der Platine befindet sich ein optionaler Schaltregler, um das Display auch
mit höheren Spannungen, außer 5V, versorgen zu können.
Ein Piezo-Summer dient als Signalgeber, um z.B. ein Drücken einer Touch-Taste zu signalisieren.
Ein optionaler I²C-Bus-Puffer (P82B96) oder I²C-Bus-Tranceiver ermöglicht den einfachen Einsatz
in der Gebäudetechnik als Terminal. Zudem kann ein DS1631Z Temperatursensor bestückt werden,
welcher der Erfassung der Raumtemperatur dient.
Zusätzlich kann ein 32kB EEProm bestückt werden, um den Speicher für Makros,
Bilder und Schriftarten des eDIPs auf 64kB zu verdoppeln.
Ein 10pol. Wannenstecker ermöglicht den direkten Anschluß der Platine an das CC2-ReglerBoard
über den Anschluß "TERMINAL" oder "RAMDEVICE", welcher den I²C-Bus und die 5V-Versorgung stellt.
Alle weiteren Anschlüsse sind als Lötpads herausgeführt. Hier können beispielsweise
Platinensteckverbinder für den Anschluß eingelötet werden.


Betriebsspannung: +5V bzw. +9V bis +15V Schaltreglerversion
Anschlüsse: I²C-Bus, +5V, GND, +12V
Abmessungen: 150mm x 70mm

Bezeichnung Art.Nr. Preis
eDIP-I2C-Board Platine
1043-0 Stck. 9,80 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
eDIP-I2C-Board Bausatz
ohne Schaltregler

1043-1 Stck. 15,40 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
eDIP-I2C-Board Bausatz
mit Schaltregler

1043-3 Stck. 19,60 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
eDIP-I2C-Board Baustein
ohne Schaltregler

1043-2 Stck. 23,00 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
eDIP-I2C-Board Baustein
mit Schaltregler

1043-4 Stck. 32,00 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
  Aufpreis
mit I²C-Bus-Puffer (P82B96)
Option B 4,00 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten
mit I²C-Bus-Tranceiver
Option T
Bausatz
Baustein
8,00 €
11,50 €
Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten
mit Temperatursensor DS1631
Option D
Bausatz
Baustein
4,00 €
7,00 €
Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten
mit 32kB EEProm
Makrospeichererweiterung
Option E 1,90 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten

Zubehör: Art.Nr. Preis
Befestigungssatz
4x Abstandsbolzen 15mm
4x Rundkopfschrauben M3
4x Senkkopfschrauben M3

1043-91 Stck. 1,00 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
Flachbandkabel 10pol. 20cm
mit einem Pfostenstecker

3201-1 Stck. 1,50 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
Flachbandkabel 10pol. 20cm
mit zwei Pfostensteckern

3201-2 Stck. 2,00 € Preise inkl. MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen

Wichtiger Hinweis:
Bestellen Sie bitte die Option "I²C-Bus-Tranceiver" nur, wenn Sie auch
den I²C-Tranceiver-Bus nutzen möchten. Ansonsten kann bei bestücktem
I²C-Bus-Tranceiver ohne angeschlossene I²C-Tranceiver-Bus-Komponenten
oder ohne Abschlußwiderstände dies zu einem Nichtfunktionieren
des gesamten I²C-Busses führen, bis entsprechende Komponenten und/oder
Abschlußwiderstände angeschlossen werden.
Mehr zum Thema I²C-Bus-Tranceiver: Art.#1823 & Art.#1824
Die Option "I²C-Bus-Tranceiver" und "I²C-Bus-Puffer" solltennicht gemeinsam genutzt werden.
Bestellen Sie beide Optionen nur, wenn Sie beides gemeinsam benötigen.

Anleitung eDIP-I2C-Board Rev. 1.1

eDIP240-7 Touch-Display

Software/Treiber:

C-Control II:
- edip.c2
- ds1631.c2 für optionalen DS1631 Temperatursensor
  Die neuesten Modulversionen stehen auf CC2Net.de zum Download bereit.
